一、原理

　　GY型剛性葉輪式給料機是一種定量給料設備。本機配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性連接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。

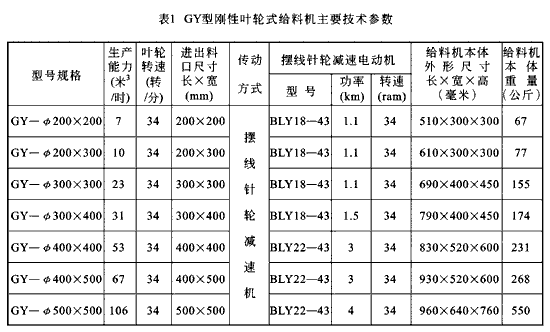

　　二、主要技術參數

　　三、用途

　　GY型剛性葉輪式給料機用于將上部料倉中的干燥粉狀物料或小顆粒物料連續地、均勻地喂送到下一設備中去。本機屬輔助性輸送設備。本給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。

　　四、結構、外形尺寸及安裝尺寸

　　本機主體由外殼、葉輪、主鈾、端蓋等零部件裝配而成，結構緊湊，造型美觀。

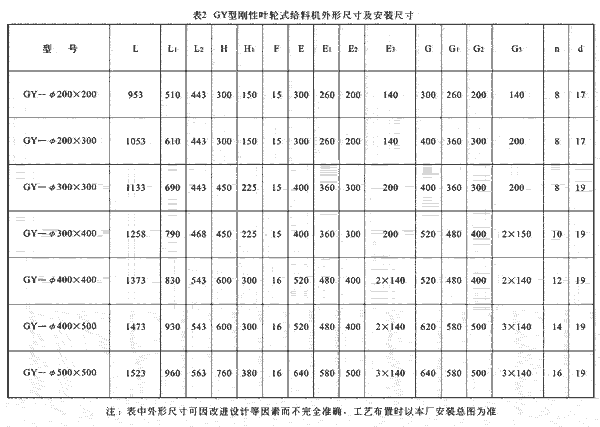

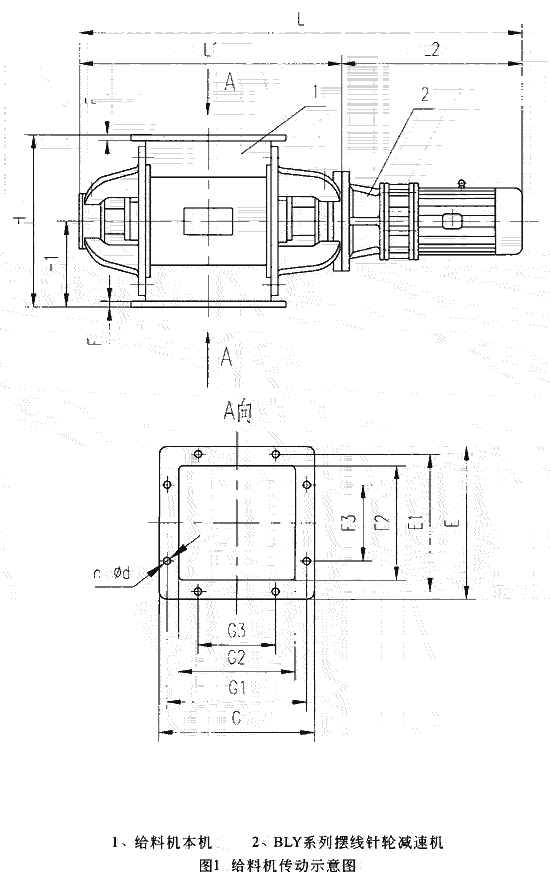

　　本機配用BLY系列擺線針輪減速機，其傳動方式、外型尺寸及安裝尺寸見圖1和表2。

　　五、訂貨須知
　　1、本機配用BLY系列擺線針輪減速機。
　　2、在用戶遵守本產品的正確保管、使用、安裝、運輸規定的條件下，從本廠發貨之日起18個月內，其中使用期不超過十二個月，產品因質量不好而發生損壞不能正常工作時， (密封片正常磨損除外)本廠免費為用戶修理或更換零部件(或產品)。
　　3、由于用戶保管、使用、安裝、運輸不當造成的損壞等，應由用戶自理，本廠提供協助。
　　4、產品的出廠文件用防潮文件袋裝好，放入包裝箱內。隨同每臺產品應附的技術文件有：產品說明書內附產品合格證、裝箱單、征求用戶意見書等。希安裝單位將技術文件袋轉交用戶妥善保管為宜。
